SF轻小荷重模具弹簧
prevnext
查看全部大图

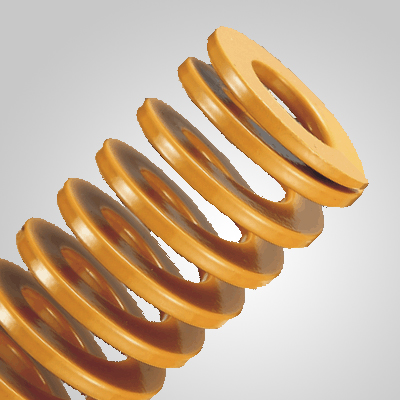

SF轻小荷重模具弹簧

铭昊产品分类： SF黄色弹簧
    制作标准：黄色弹簧按日本JIS工业标准制作。
    弹簧材料：采用铬合金钢耐高温寿命长等特点。
    材料造型：呈矩形截面圆角形状减少应力集中。
    强压处理：三次以上强压处理,消除了内应力。
    强化处理：表面强化处理,延长弹簧疲劳寿命。
    使用寿命：较高寿命日标为100万次。
    表面处理：彩色电泳漆生产符合欧洲SOS标准。
    弹簧应用：应用于模具、夹具、工业离合器等。
    订购热线：400-803-0115
    产品详情

      三一(Sanyi)模具弹簧

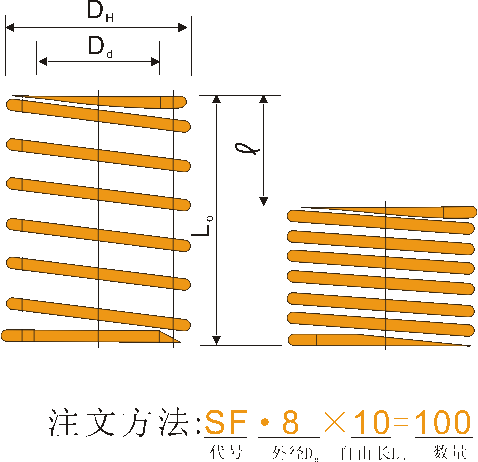

      SF黄色模具弹簧图

      公制（日本）JIS标准模具弹簧

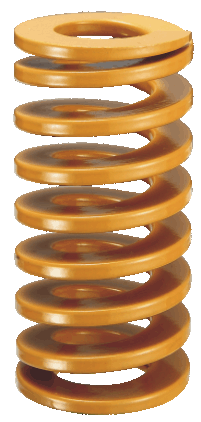

      SF轻小荷重模具弹簧（黄色弹簧）

      荷重计算方式：弹簧刚度kgf/mm*l（压缩量）=kgf(荷重）
      如：代号SF8*15（30万回时）

      刚度kgf/mm*l（压缩量）=kgf（荷重）
      1.56*5.0=8.0kgf







      SF黄色弹簧使用寿命与压缩比关系
      100万次 50万次 30万次 最大压缩量
      Lo×40% Lo×45% Lo×50% Lo×58%





      JIS日标SF黄色弹簧规格表
      规格 单价 刚度 压缩量 压缩量 压缩量
      (modle) deflection deflection deflection
      外径×内径×长度 40% 45% 50%
      Dh×Dd×Lo 1.000.000 500 300
      mm RMB kgf/mm l/mm Kgf  {N}  l/mm Kgf  {N}  l/mm Kgf  {N}
      SF6×3×10 4 1.2 4.0  4.8 4.5 5.4 5 6
      15 4 0.8 6.0  6.75 7.5
      20 4.5 0.6 8.0  9 10
      25 5 0.48 10.0  11.25 12.5
      30 5.5 0.4 12.0  13.5 15
      35 5.5 0.34 14.0  {47.0} 15.75 {53.0} 17.5 {59.0}
      40 6 0.3 16.0  18 20
      45 6 0.27 18.0  20.25 22.5
      50 7 0.24 20.0  22.5 25
      55 7.5 0.22 22.0  24.75 27.5
      60 8 0.2 24.0  27 30
      SF8×4×10 3.5 1.56 4.0  6 4.5 7 5 8
      15 3.5 1.04 6.0  6.8 7.5
      20 4 0.78 8.0  9 10
      25 4 0.62 10.0  11.2 12.5
      30 4.5 0.52 12.0  13.5 15
      35 5 0.44 14.0  {58.8} 15.7 {68.6} 17.5 {78.5}
      40 5.5 0.39 16.0  18 20
      45 5.5 0.35 18.0  20.2 22.5
      50 6 0.31 20.0  22.5 25
      55 7 0.28 22.0  24.7 27.5
      60 7 0.26 24.0  27 30
      SF10×5×20 2.8 1 8.0  8 9 9 10 10
      25 2.8 0.8 10.0  11.2 12.5
      30 2.9 0.67 12.0  13.5 15
      35 3 0.57 14.0  15.7 17.5
      40 3.4 0.5 16.0  18 20
      45 3.7 0.44 18.0  20.2 22.5
      50 3.9 0.4 20.0  22.5 25
      55 4.3 0.36 22.0  {78.5} 24.7 {88.3} 27.5 {98.1}
      60 4.5 0.33 24.0  27 30
      65 4.8 0.31 26.0  29.2 32.5
      70 5.2 0.29 28.0  31.5 35
      75 5.4 0.27 30.0  33.7 37.5
      80 5.8 0.25 32.0  36 40
      SF12×6×20 2.8 1.4 8.0  11 9 12.5 10 14
      25 2.9 1.12 10.0  11.2 12.5
      30 3 0.93 12.0  13.5 15
      35 3.4 0.8 14.0  15.7 17.5
      40 3.7 0.7 16.0  18 20
      45 3.9 0.62 18.0  20.2 22.5
      50 4.3 0.56 20.0  22.5 25
      55 4.5 0.51 22.0  {107.9} 24.7 {122.6} 27.5 {98.1}
      60 4.8 0.47 24.0  27 30
      65 5.2 0.43 26.0  29.2 32.5
      70 5.4 0.4 28.0  31.5 35
      75 5.8 0.37 30.0  33.7 37.5
      80 6 0.35 32.0  36 40
      SF14×7×25 3.4 1.44 10.0  14.5 11.2 16 12.5 18
      30 3.7 1.2 12.0  13.5 15
      35 3.9 1.03 14.0  15.7 17.5
      40 4.5 0.9 16.0  18 20
      45 4.8 0.8 18.0  20.2 22.5
      50 5.4 0.72 20.0  22.5 25
      55 6 0.65 22.0  24.7 27.5
      60 6.7 0.6 24.0  {142.2} 27 {156.9} 30 {176.5}
      65 7.3 0.55 26.0  29.2 32.5
      70 7.8 0.51 28.0  31.5 35
      75 8.4 0.48 30.0  33.7 37.5
      80 9 0.45 32.0  36 40
      90 10.2 0.4 36.0  40.5 45
      SF16×8×25 3.9 1.68 10.0  17 11.2 19 12.5 21
      30 4.3 1.4 12.0  13.5 15
      35 4.5 1.2 14.0  15.7 17.5
      40 4.8 1.05 16.0  18 20
      45 5.4 0.94 18.0  20.2 22.5
      50 6 0.84 20.0  22.5 25
      55 6.7 0.77 22.0  24.7 27.5
      60 7.3 0.7 24.0  {166.7} 27 {186.3} 30 {206.0}
      65 7.8 0.65 26.0  29.2 32.5
      70 8.4 0.6 28.0  31.5 35
      75 9 0.56 30.0  33.7 37.5
      80 9.7 0.53 32.0  36 40
      90 10.8 0.47 36.0  40.5 45
      100 12 0.42 40.0  45 50
      SF18×9×25 4.5 2.08 10.0  21 11.2 23 12.5 26
      30 4.8 1.74 12.0  13.5 15
      35 5.2 1.49 14.0  15.7 17.5
      40 5.4 1.3 16.0  18 20
      45 6 1.16 18.0  20.2 22.5
      50 6.7 1.04 20.0  22.5 25
      55 7.3 0.95 22.0  21 24.7
      60 7.8 0.87 24.0  {206.0} {206} {226.0} 27 {226.0}
      65 8.4 0.8 26.0  29.2 32.5
      70 9 0.74 28.0  31.5 35
      75 9.7 0.7 30.0  33.7 37.5
      80 10.2 0.65 32.0  36 40
      90 11.4 0.58 36.0  40.5 45
      100 12.3 0.52 40.0  45 50
      SF20×11×25 5.2 2.56 10.0  26 11.2 29 12.5 32
      30 5.8 2.13 12.0  13.5 15
      35 6.3 1.83 14.0  15.7 17.5
      40 6.9 1.6 16.0  18 20
      45 7.5 1.42 18.0  20.2 22.5
      50 8.2 1.28 20.0  22.5 25
      55 8.7 1.16 22.0  24.7 27.5
      60 9.3 1.07 24.0  26 27
      65 10 0.98 26.0  {255.0} {255} {284.0} 29.2 {314.0}
      70 10.5 0.91 28.0  31.5 35
      75 11.1 0.85 30.0  33.7 37.5
      80 11.7 0.8 32.0  36 40
      90 12.8 0.71 36.0  40.5 45
      100 13.8 0.64 40.0  45 50
      125 16.2 0.51 50.0  56.2 62.5
      150 19.2 0.43 60.0  67.5 75
      SF22×11×25 5.8 3.2 10.0  32 11.2 36 12.5 40
      30 6.3 2.67 12.0  13.5 15
      35 6.9 2.29 14.0  15.7 17.5
      40 7.5 2.5 16.0  18 20
      45 8.2 1.78 18.0  20.2 22.5
      50 9 1.6 20.0  22.5 25
      55 9.7 1.46 22.0  24.7 27.5
      60 10.2 1.33 24.0  27 30
      65 10.8 1.23 26.0  {314.0} 29.2 {353.0} 32.5 {392.0}
      70 11.4 1.14 28.0  31.5 35
      75 12 1.07 30.0  33.7 37.5
      80 12.8 1 32.0  36 40
      90 13.8 0.89 36.0  40.5 45
      100 15 0.8 40.0  45 50
      125 18 0.64 50.0  56.2 62.5
      150 21 0.53 60.0  67.5 75
      SF25×13.5×25 6.3 4 10.0  40 11.2 45 12.5 50
      30 6.9 3.33 12.0  13.5 15
      35 7.5 2.85 14.0  15.7 17.5
      40 8.2 2.5 16.0  18 20
      45 8.7 2.22 18.0  20.2 22.5
      50 9.3 2 20.0  22.5 25
      55 9.9 1.8 22.0  24.7 27.5
      60 10.5 1.67 24.0  27 30
      65 11.2 1.54 26.0  {392.0} 29.2 {441.0} 32.5 {490.0}
      70 11.7 1.43 28.0  31.5 35
      75 12.3 1.33 30.0  33.7 37.5
      80 13.2 1.25 32.0  36 40
      90 14.7 1.11 36.0  40.5 45
      100 18.8 1 40.0  45 50
      125 19.2 0.8 50.0  56.2 62.5
      150 22.2 0.67 60.0  67.5 75
      175 25.5 0.75 70.0  78.7 87.5
      SF27×13.5×25 6.9 4.8 10.0  48 11.2 54 12.5 60
      30 7.5 4 12.0  13.5 15
      35 8.2 3.42 14.0  15.7 17.5
      40 8.7 3 16.0  18 20
      45 9.3 2.67 18.0  20.2 22.5
      50 9.9 2.4 20.0  22.5 25
      55 10.8 2.18 22.0  24.7 27.5
      60 11.7 2 24.0  27 30
      65 12.8 1.85 26.0  29.2 32.5
      70 13.8 1.71 28.0  {470.7} 31.5 {529.6} 35 {588.4}
      75 14.7 1.6 30.0  33.7 37.5
      80 15.8 1.5 32.0  36 40
      90 17.3 1.33 36.0  40.5 45
      100 19.2 1.2 40.0  45 50
      125 23.2 0.96 50.0  56.2 62.5
      150 28.2 0.8 60.0  67.5 75
      175 33.7 0.68 70.0  78.7 87.5
      SF30×16×25 7.8 5.8 10.0  58 11.2 65 12.5 72
      30 8.7 4.8 12.0  13.5 15
      35 9.7 4.13 14.0  15.7 17.5
      40 10.5 3.6 16.0  18 20
      45 11.4 3.21 18.0  20.2 22.5
      50 12.3 2.88 20.0  22.5 25
      55 13.2 2.63 22.0  24.7 27.5
      60 14.1 2.4 24.0  27 30
      65 15.3 2.22 26.0  29.2 32.5
      70 16.2 2.05 28.0  {569.0} 31.5 {637.0} 35 {706.0}
      75 17.3 1.93 30.0  33.7 37.5
      80 18.8 1.8 32.0  36 40
      90 21 1.6 36.0  40.5 45
      100 23.2 1.44 40.0  45 50
      125 28.2 1.15 50.0  56.2 62.5
      150 33.7 0.96 60.0  67.5 75
      175 38.2 0.82 70.0  78.7 87.5
      200 43.4 0.72 80.0  90 100
      SF35×19×40 11.7 4.9 16.0  78 18 88 20 98
      45 12.8 4.36 18.0  20.2 22.5
      50 13.8 3.92 20.0  22.5 25
      55 14.7 3.56 22.0  24.7 27.5
      60 15.8 3.26 24.0  27 30
      65 16.8 3.02 26.0  29.2 32.5
      70 18 2.8 28.0  31.5 35
      75 19.2 2.61 30.0  33.7 37.5
      80 20.3 2.45 32.0  {765.0} 36 {863.0} 40 {961.0}
      90 23.2 2.17 36.0  40.5 45
      100 26.2 1.96 40.0  45 50
      125 32.2 1.54 50.0  56.2 62.5
      150 38.2 1.3 60.0  67.5 75
      175 44.9 1.12 70.0  78.7 87.5
      200 50.9 0.98 80.0  90 100
      SF40×22×40 13.5 6.38 16.0  102 18 115 20 128
      50 17.3 5.12 20.0  22.5 25
      60 21 4.26 24.0  27 30
      70 24.7 3.65 28.0  31.5 35
      80 28.2 3.2 32.0  36 40
      90 32.2 2.84 36.0  40.5 45
      100 36.7 2.56 40.0  {1000} 45 {1128} 50 {1255}
      125 44.9 2.04 50.0  56.2 62.5
      150 53.9 1.7 60.0  67.5 75
      175 62.8 1.46 70.0  78.7 87.5
      200 73.3 1.28 80.0  90 100
      250 92.7 1.02 100.0  112.5 125
      SF50×27.5×50 20.3 8 20.0  160 22.5 180 25 200
      60 24.7 6.66 24.0  27 30
      70 29.2 5.71 28.0  31.5 35
      80 34.5 5 32.0  36 40
      90 43.4 4.44 36.0  40.5 45
      100 46.4 4 40.0  45 50
      125 55.4 3.2 50.0  56.2 62.5
      150 62.8 2.66 60.0  67.5 75
      175 73.3 2.28 70.0  78.7 87.5
      200 83.8 2 80.0  {1569} 90 {1765} 100 {1961}
      250 101.7 1.06 100.0  112.5 125
      300 122.6 1.33 120.0  135 150
      350 142.1 1.14 140.0  157.5 175
      400 161.5 1 160.0  180 200
      450   0.89 180.0  202.5 225
      500   0.8 200.0  225 250
      SF60×33×60 33.7 9.59 24.0  230 27 259 30 288
      70 42.1 8.22 28.0  31.5 35
      80 55.4 7.19 32.0  36 40
      90 65.8 6.4 36.0  40.5 45
      100 77.8 5.76 40.0  45 50
      125 101.7 4.6 50.0  56.2 62.5
      150 127.1 3.84 60.0  67.5 75
      175 152.5 3.29 70.0  78.7 87.5
      200 179.4 2.88 80.0  {2256} 90 {2540} 100 {2824}
      250 224.3 2.3 100.0  112.5 125
      300 269.1 1.92 120.0  135 150
      350   1.65 140.0  157.5 175
      400   1.44 160.0  180 200
      450   1.28 180.0  202 225
      500   1.15 200.0  225 250
